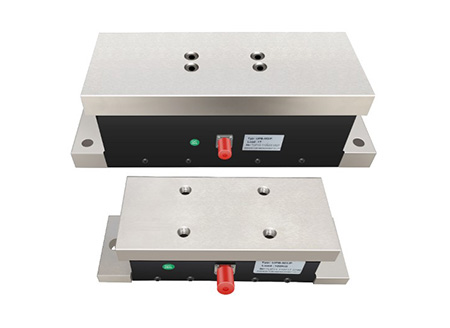

张力传感器UPB系列
应用描述:
UPB系列轴承座座式张力传感器,采用先进传感器技术,整体式全密封防腐蚀设计,使得传感器输出线性好,响应速度快,且防腐防尘,稳定性高,坚固耐用。
服务热线:021-60892191
周经理:13795240075 (微信同号)
李经理:18049958686 (微信同号)
留言
周经理:13795240075 (微信同号)
李经理:18049958686 (微信同号)
- 产品概述
- 性能参数
- 安装图纸

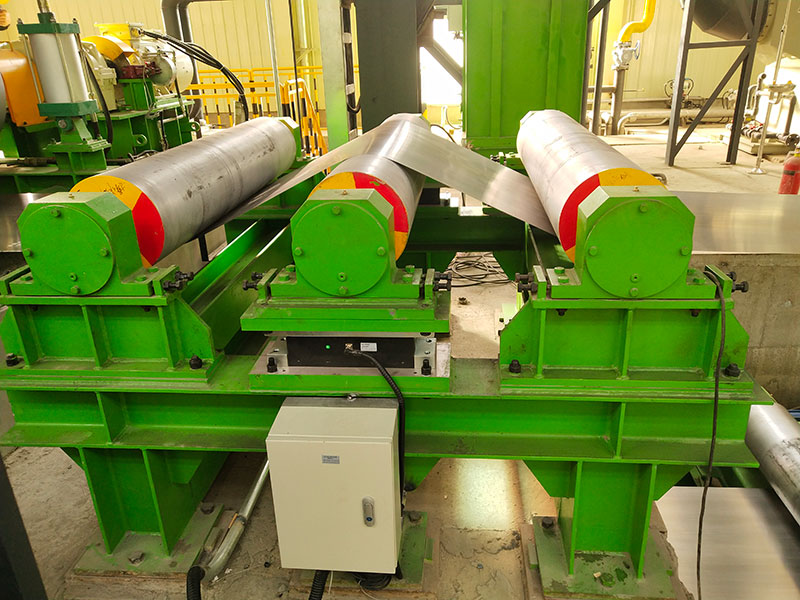

- 应用现场
- 资料下载
upb系列轴承座座式张力传感器,采用先进传感器技术,整体式全密封防腐蚀设计,使得传感器输出线性好,响应速度快,且防腐防尘,稳定性高,坚固耐用。箔式应变片使其在低张力下,仍可提供高灵敏度。广泛应用于印刷、复合、涂布、模切、造纸、橡胶、纺织、钢带、电线电缆及胶片等卷取控制设备和生产线上。
● 输出信号响应频率高、线性度好
● 内置温度补偿网络,温度漂移小
● 对高低张力具有同样的高灵敏度
● 张力有效检测范围宽,高达45:1
● 理想过载能力可达1000%
● 轴承座下安装,无活动部件

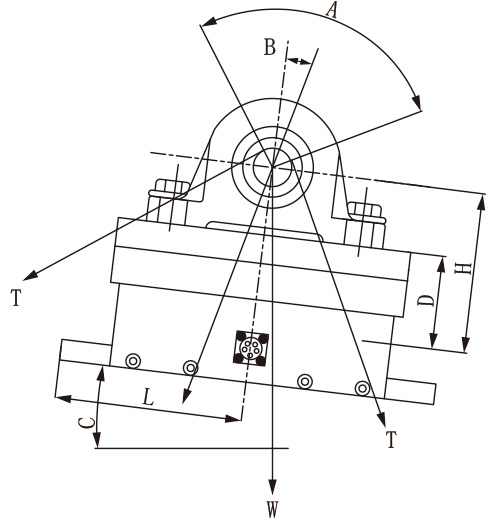

额定载荷的计算和选择
MWF*={[2TXKXSIN (A/ 2)X(HsinB+LcosB)土W(LcosC-HcosC)}**/(2L)MWF:理想工作压力(N) ;
A:包角(度) ;B: 张力角(度);
K:安全系数(1.4-2.0) ;T: 理想总张力(N) ;W:张力辊自重(N) ;
*MWF计算结果是单个传感器所承受的理想工作压力
**B角如果在水平线下,用"+", 如果在水平线上用'”_ "

*注:在安装过渡板及轴承座时,紧固螺栓的拧紧力矩不能太大,以免影响传感器精度甚至损坏传感器。紧固螺栓可加胶水防松。
产品特点● 输出信号响应频率高、线性度好
● 内置温度补偿网络,温度漂移小
● 对高低张力具有同样的高灵敏度
● 张力有效检测范围宽,高达45:1
● 理想过载能力可达1000%
● 轴承座下安装,无活动部件
额定载荷的计算和选择
MWF*={[2TXKXSIN (A/ 2)X(HsinB+LcosB)土W(LcosC-HcosC)}**/(2L)MWF:理想工作压力(N) ;
A:包角(度) ;B: 张力角(度);
K:安全系数(1.4-2.0) ;T: 理想总张力(N) ;W:张力辊自重(N) ;
*MWF计算结果是单个传感器所承受的理想工作压力
**B角如果在水平线下,用"+", 如果在水平线上用'”_ "

工作电源 | DC5-15V |
张力信号输出 | 0-20mV |
工作温度 | - 38°C ~+ 75C |
工作湿度 | <90%R.H. |
传感器形式 | 电阻应变式 |
线性误差 | <土0.1% |
重复性误差 | <+0.1 % |
综合误差 | <土0.2% |
温度漂移 | <土0.02%/°C |
接头规格 | 航空WS-12 |
传感器材料 | 特种合 |
传感器外壳材料 | 金合金钢 |
防护等级 | IP65 |

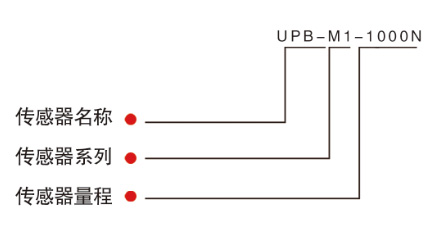

订货代码(例如)

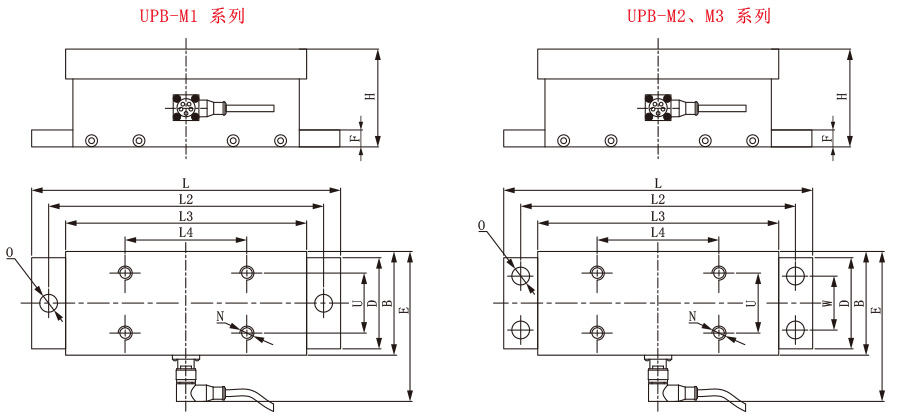

产品选型表
型号 | 额定载荷(N) | 外 形 尺 寸 | ||||||||||||
L | B | H | D | E | F | G | H | N | O | U | V | W | ||
UPB-M3 | 80000N | 400 | 72 | 149 | 108 | 87 | 30 | 360 | 300 | — | 18 | — | — | 70 |
100000N | 400 | 72 | 149 | 108 | 87 | 30 | 360 | 300 | — | 18 | — | — | 70 | |
可根据客户要求定制 |

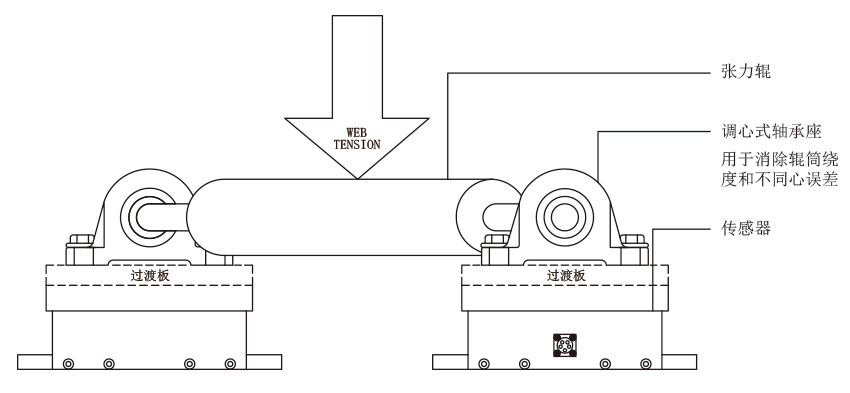

安装方式
UPB系列传感器采用分离轴台式安装张力辊安装在轴承座上.轴承座与传感器之间通过过渡板连接。
UPB系列传感器采用分离轴台式安装张力辊安装在轴承座上.轴承座与传感器之间通过过渡板连接。
