       卷材控制装置业务中的卷材是指纸、薄膜、箔、纤维、橡胶、编织物等片状产品。为了消除卷材在加工过程中出现的位置偏差,确保卷材准确地在指定位置快速运行,以达到运行过程中要求的精度及卷取的整齐, 我们根据卷材的差别及实际应用,为您带来了多种纠偏应用解决方案。

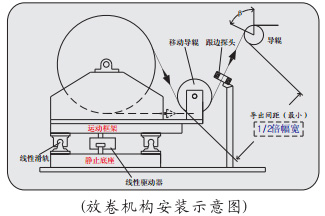

一、 放卷机构安装要求

1. 出料导辊与放卷机构的运动框架相对静止(移动导辊);
2. 导出间距≥0.5倍材料宽度,一般推荐为1倍材料宽度,过小材料容易打皱;
3. 线性驱动器与导轨平行度偏差≤0.1mm;
4. β≥45度,导辊上要保证足够的摩擦力从而提高材料在探头上的位置相应灵敏度。

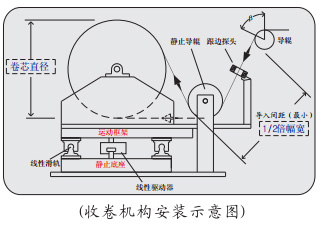

二、 收卷机构安装要求

1. 入料导辊与放卷机构的静止底座相对静止(移动导辊);
2. 导入间距≥0.5倍材料宽度,一般推荐为1倍材料宽度,过小材料容易打皱;
3. 线性驱动器与导轨平行度偏差≤0.1mm;
4. β≥45度,导辊上要保证足够的摩擦力从而提高材料在探头上的位置相应灵敏度。
